以下是符合等保测评2.0二级要求的网络拓扑设计要点及典型架构，结合等级保护二级系统的技术要求与实施案例进行说明：
一、核心设计原则
- 分区分域防护
- 将网络划分为互联网接入区、DMZ区、核心业务区、运维管理区、终端接入区，各区域间通过防火墙隔离，实现纵向分层、横向分区。
- 重要网段（如财务系统）需通过VLAN或子网隔离，禁止直接暴露于边界。
- 边界防护强化
- 互联网出口：部署下一代防火墙（NGFW），集成IPS、防病毒（AV）模块，实现流量过滤、入侵检测及恶意代码清除。
- 内部边界：办公区与核心业务区之间部署访问控制策略，默认拒绝所有非必要通信。
- 基础安全能力
- 日志审计：集中收集防火墙、服务器等设备日志，存储周期≥6个月。
- 终端防护：全网安装杀毒软件，定期更新病毒库。
二、典型拓扑架构（二级等保）
1. 基础版（70-80分）
- 互联网出口层
- NGFW：串联部署，启用IPS/AV功能，关闭高危端口（如22、3389）。
- DMZ区
- 对外服务（如官网）部署于此，仅开放HTTP/HTTPS端口。
- 核心业务区
- 数据库服务器与应用服务器分离，通过防火墙限制横向访问。
- 运维管理区
- 部署综合日志审计系统，覆盖全网设备日志。
- 终端接入区
- 启用802.1X网络准入控制，防止非法设备接入。
2. 增强版（80-90分）
在基础版上新增：
- 服务器区防火墙：加强核心业务区防护，细化应用层访问控制。
- 堡垒机：集中管理运维操作，审计特权命令。
- 上网行为管理：审计员工上网行为，阻断高风险网站访问。
- HTTPS加密：远程管理及对外服务强制启用TLS 1.2+。
3. 高配版（90分以上）
在增强版上新增：
- WAF：防护Web应用漏洞（如SQL注入、XSS）。
- 数据库审计：记录所有数据库操作，满足细粒度审计要求。
- 漏洞扫描系统：定期检测系统漏洞并修复。
三、关键技术实现
- 访问控制
- 防火墙策略基于五元组（源/目的IP、端口、协议），默认拒绝所有流量，仅开放必要服务。
- 安全审计
- 日志审计系统需记录用户登录、权限变更等关键事件，支持溯源分析。
- 数据备份
- 核心业务数据每日备份，本地与异地各保留一份，加密存储。
四、设备清单参考
| 区域 | 基础版设备 | 增强版新增设备 |
|---|---|---|
| 互联网出口 | NGFW（含IPS/AV） | - |
| DMZ区 | 负载均衡 | WAF（选配） |
| 核心业务区 | 防火墙 | 服务器区防火墙 |
| 运维管理区 | 日志审计系统 | 堡垒机、数据备份系统 |
| 终端接入区 | 杀毒软件 | 上网行为管理 |
五、常见整改项
- 未关闭高危端口：通过NGFW策略限制SSH、RDP等管理端口仅对运维网段开放。
- 日志存储不足：扩展日志存储容量，确保满足6个月留存要求。
- 无线网络未隔离：划分独立VLAN，启用WPA3认证。
六、拓扑示例（简化）
互联网
│
├─ [NGFW] ←（IPS/AV启用）
│ │
│ ├─ DMZ区（Web服务器+负载均衡）
│ │
│ ├─ 核心业务区（防火墙+数据库/应用服务器）
│ │
│ ├─ 运维管理区（日志审计+堡垒机）
│ │
│ └─ 终端接入区（802.1X+杀毒软件）
│
└─ 备份链路（冗余设计）通过以上设计，可满足等保二级在边界防护、访问控制、安全审计等核心要求，实际部署需结合业务规模调整设备选型。
以下是符合等保2.0要求的网络拓扑设计要点及典型架构，结合等级保护三级系统的技术要求（最高频应用场景）进行说明：
一、核心设计原则
- 分区分域防护
- 将网络划分为互联网区、DMZ区、核心业务区、运维管理区、终端接入区等，各区域间通过防火墙隔离，实现纵向分层、横向分区。
- 重要网段（如核心数据库）需远离网络边界，并通过VLAN或子网隔离，禁止直接连接外部系统。
- 边界防护强化
- 互联网出口：部署下一代防火墙（NGFW）、IPS、Anti-DDoS设备，串联部署实现流量过滤、入侵防御及DDoS清洗。
- 内部区域边界：分区防火墙（如核心业务区与办公区之间）需启用访问控制列表（ACL），控制粒度为端口级，并配置会话超时终止。
- 冗余与高可用
- 关键设备（防火墙、核心交换机）需双机热备，链路采用负载均衡或冗余路由（如OSPF协议认证）。
二、典型拓扑架构（三级等保）
1. 基础版拓扑（必配设备）
- 互联网出口层
- NGFW（含IPS/AV模块）：实现访问控制、恶意代码检测。
- 上网行为管理：审计用户上网行为，阻断非法外联。
- DMZ区
- WAF（Web应用防火墙）：防护SQL注入、XSS攻击，防网页篡改。
- 负载均衡设备：保障对外服务高可用。
- 核心业务区
- 数据库审计系统：记录所有数据库操作，满足审计留存180天要求。
- 主机杀毒软件：部署在服务器及终端，定期更新病毒库。
- 运维管理区
- 堡垒机：集中管理运维操作，审计特权命令。
- 日志审计系统：聚合全网设备日志，生成合规报表。
2. 增强版拓扑（推荐配置）
- 新增设备
- APT沙箱：检测新型攻击（如零日漏洞利用）。
- 态势感知平台：通过探针采集流量，分析APT攻击链。
- 网络准入控制（如802.1X）：防止非法设备接入。
三、关键技术实现
- 访问控制
- 防火墙策略需遵循“默认拒绝”，仅开放必要端口（如HTTP 80/443）。
- 重要系统（如堡垒机）启用多因素认证（MFA）。
- 安全审计
- 所有网络设备、安全设备需开启日志功能，并转发至日志审计系统。
- 数据库审计需记录操作内容、时间、用户三要素。
- 入侵防范
- IPS需定期更新特征库，检测端口扫描、暴力破解等行为。
- 核心交换机旁挂威胁探针，镜像流量至态势感知平台。
四、常见高风险项及整改
| 高风险场景 | 整改措施 |
|---|---|
| 互联网出口无访问控制设备 | 部署NGFW，配置五元组（源/目的IP、端口、协议）访问策略 |
| 无线网络未隔离 | 划分独立VLAN，启用WPA3认证，禁用SSID广播 |
| 运维操作无审计 | 部署堡垒机，禁止直接SSH登录服务器，所有操作需通过跳板机 |
五、典型拓扑示例（简化版）
互联网
│
├─ [NGFW + IPS + Anti-DDoS] ←（串联）
│ │
│ ├─ DMZ区（WAF + 负载均衡 + Web服务器）
│ │
│ ├─ 核心业务区（防火墙 + 数据库服务器 + 应用服务器）
│ │
│ ├─ 运维管理区（堡垒机 + 日志审计 + 漏洞扫描）
│ │
│ └─ 终端接入区（准入控制 + 终端杀毒）
│
└─ 备份链路（冗余）注：实际部署需根据业务规模调整，如金融系统需增加网闸实现内外网物理隔离。
六、扩展建议

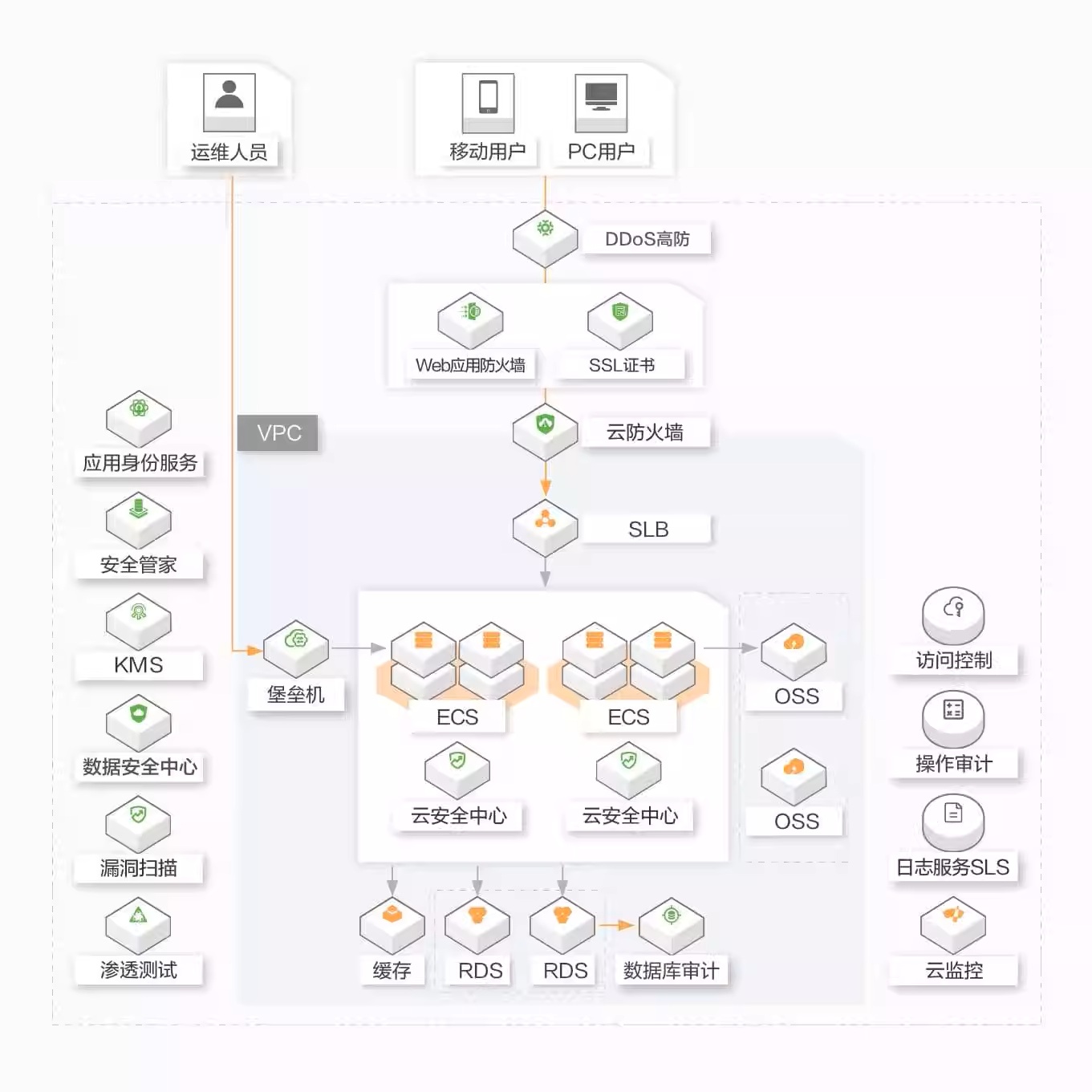

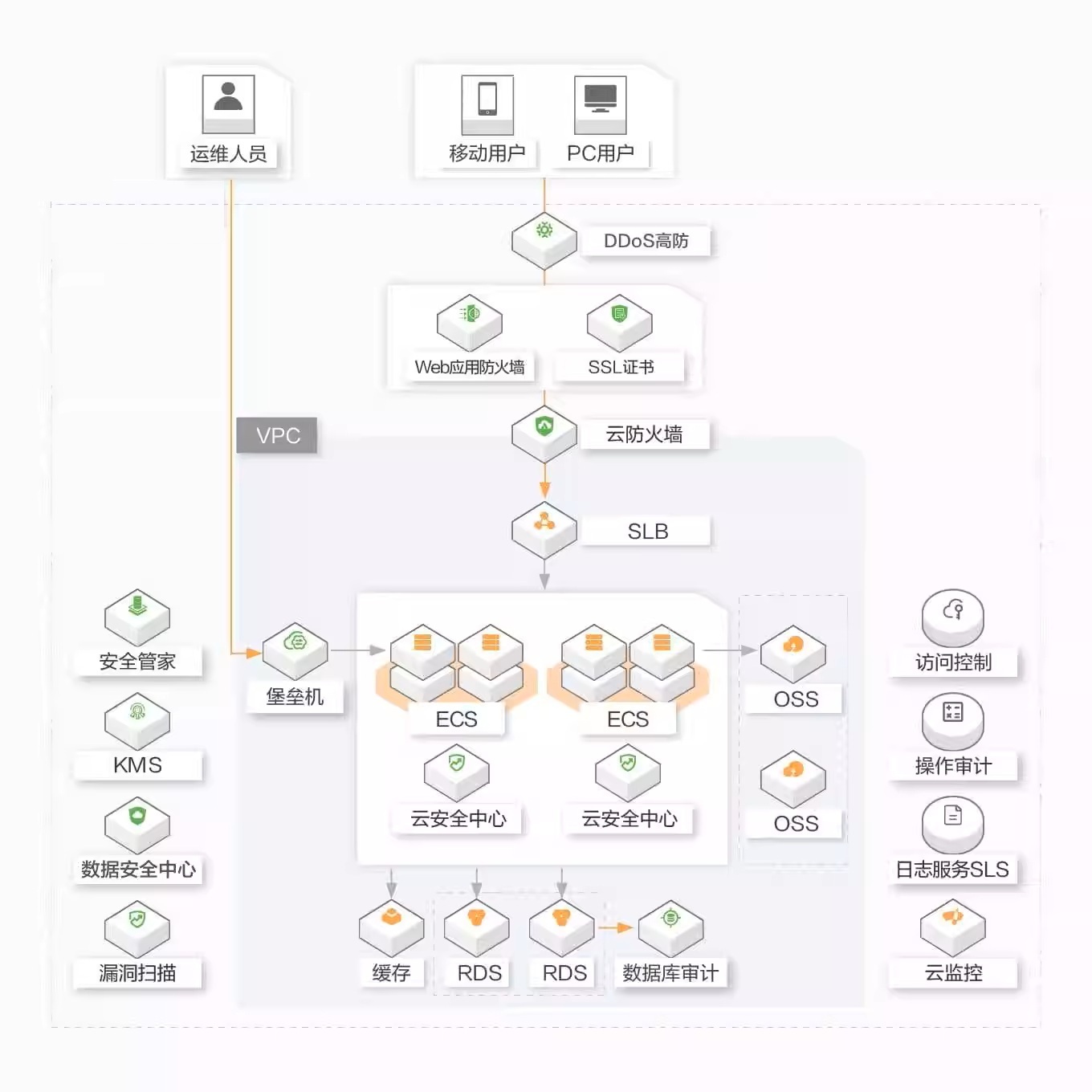

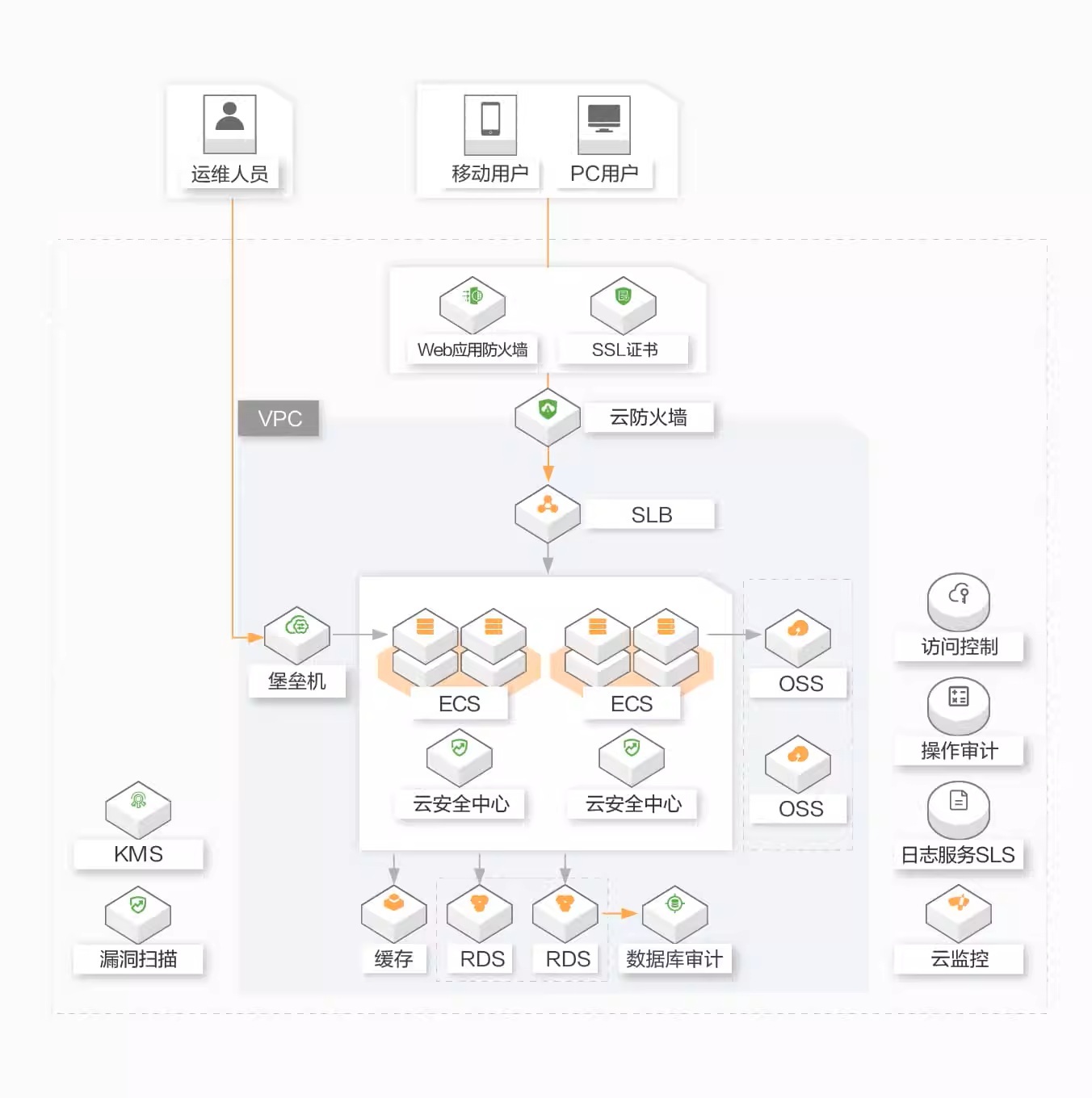

- 云环境：VPC内划分Public/Private子网，通过安全组实现微分段。
- 物联网：感知节点与网关间启用白名单通信，限制目标地址。
通过以上设计，可满足等保2.0三级要求的网络架构安全、可信验证、集中管控等核心指标，具体设备选型可参考提供的套餐方案。
